1.有10臺焦油槽，全部需要安裝在槽底管道安裝氣動切斷閥，焦油罐現已安裝有液位計，通過現有液位計輸出高液位信號，連鎖槽底氣動切斷閥關閉。

2.有2臺輕質洗油大槽底部需要裝氣動切斷閥，洗油罐現有安裝液位計，通過現有液位計及輸出高液位計，連鎖氣動切斷閥關閉。

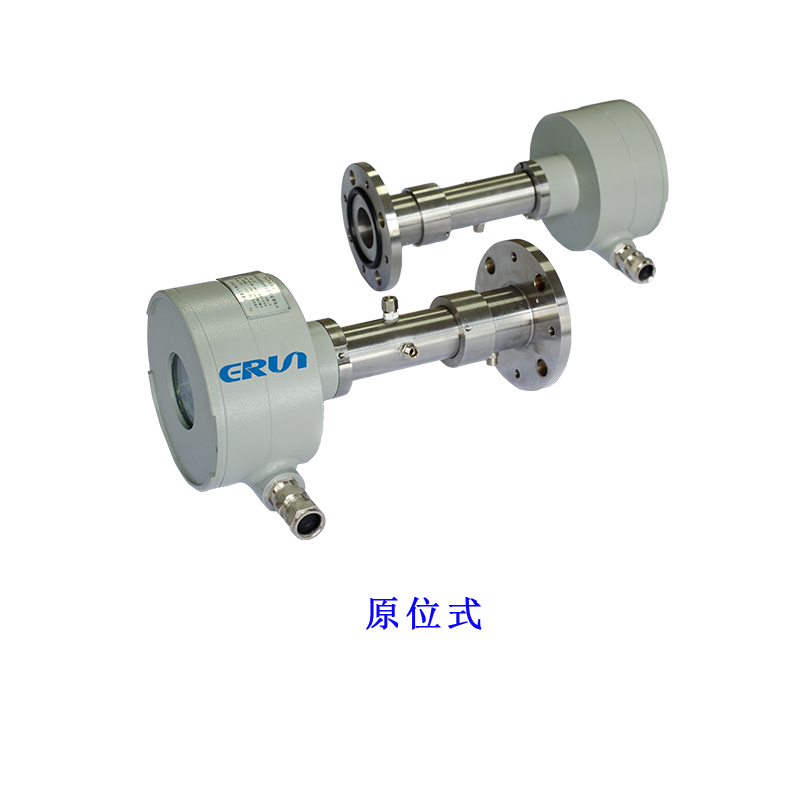

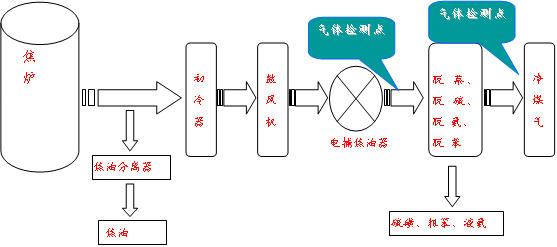

3.煤氣主管道處需要安裝1臺氣動切斷閥，并需要在主管道位置安裝一臺激光氧含量分析儀。當煤氣中氧含量大于臨界值時，連鎖氣動切斷閥關閉。

4.焦油爐煤氣管道安裝1臺氣動切斷閥，目前煤氣管道已安裝有一臺壓力變送器，當煤氣管道中，壓力大于臨界值時，連鎖氣動切斷閥關閉。

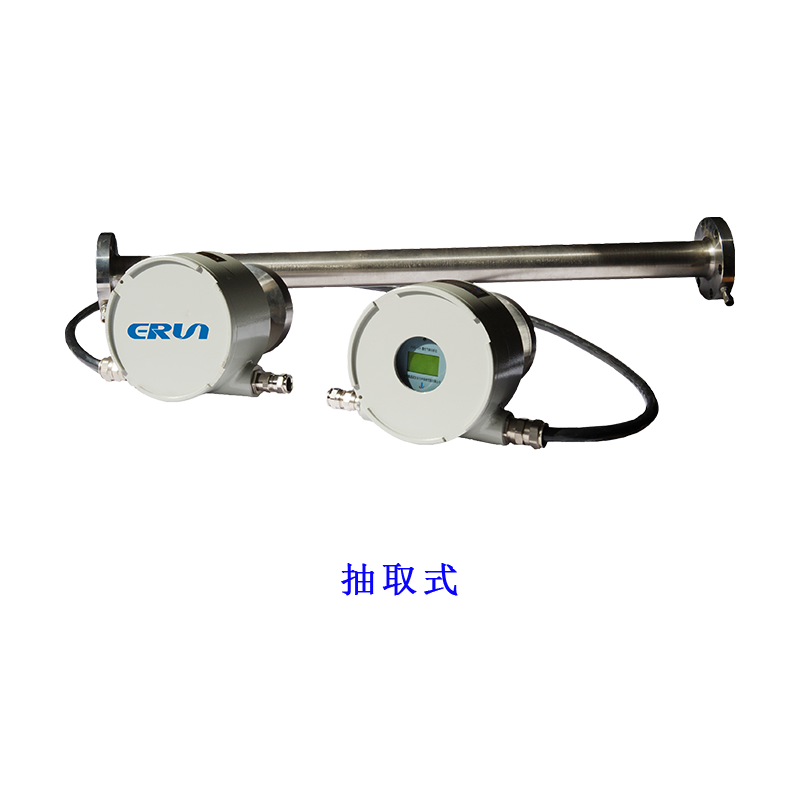

5.VOCs管線處安裝1臺氣動切斷閥，并在此管線廠需要安裝一臺激光氧含量在線分析儀，當VOCs管路中，氧含量大于臨界值時，連鎖氣動切斷閥關閉。

現場儀表、PLC控制柜加現場執行機構閥門的模式，現場儀表采用的是二線制4-20MA輸出接口，PLC系統采用是4-20MA輸入控制模塊，氣動閥門執行機構采用開關量輸入模式。
