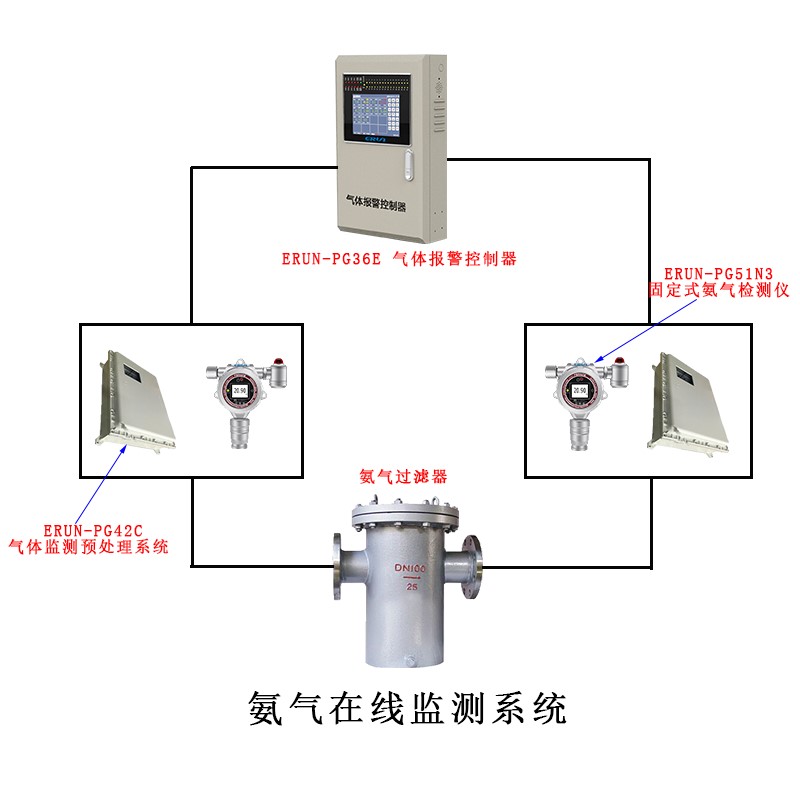

氨氣在線監測系統同時在氨氣過濾系統前后的管道進風口處和出風口處分別開口，并分別接入一個氣體管路，分別將該管路的另一端與一臺ERUN-PG42C防爆型氣體監測預處理系統進行連接。
激光氨氣氣體分析儀高溫高壓高濕的氨氣經過ERUN-PG42C預處理系統進行降壓降溫干燥處理后，與一臺ERUN-PG51N3固定式氨氣檢測儀連接，實現連續實時在線監測氨氣濃度值的目的。
在某醫藥中間體生產車間監控室內安裝一臺ERUN-PG36E氣體報警控制器，并分別與氨氣過濾系統前后進氣口的兩臺ERUN-PG51N3固定源氨氣在線監測比對裝置連接，實現一個屏幕同時顯示過濾前后氨氣濃度的功能。

1、設備的總體要求；
1.1、設備的用途：該設備為全新設備，主要用于氨氣NH3濃度檢測。
1.2、性能要求：設備設計合理，有良好的品質，可靠性高，易操作維護，售后服務優良，安裝調試方便。
1.3、生產廠家已通過質量體系認證，具有技術監督部門頒發的CMA生產許可證，具有防爆合格證，功能指標符合國家GB 12358-2006，GB/T 50493-2019，GB Z/T 223-2009，勞人護（87）36，GB 15322.1-2019，GB 50058-2014等標準的要求。
2、設備清單

項目	型號及規格	數量	廠家
固定式氨氣檢測儀	ERUN-PG51N3，檢測介質：NH3氨氣，4-20 mA或RS485（RTU）信號輸出，現場顯示，Ex d ⅡC T6 Gb級防爆	2	贏潤
氣體報警控制器	ERUN-PG36E	1	贏潤
防爆型氣體監測預處理系統	ERUN-PG42C	2	贏潤

 3、安裝輔材

序號	物資名稱	規格	單位	備注
1	電纜電線	四芯屏蔽信號電纜	米
2	橋架	根據現場需要安裝	米
3	鍍鋅管	管徑25mm	米
4	外絲	25mm	個
5	膨脹螺栓	8x80	個
6	角鐵	40x4	米
7	固定管卡	25mm	個
8	防爆軟管	10m	根

本設計方案是通過同時對氨氣NH3過濾前后的氣體濃度值進行實時在線監測，從而對比計算出氨氣過濾系統的效率，為企業使用方提供數據支持。
1.1 對現場情況的描述：
該客戶現場為某醫藥中間體生產車間，其中生產過程中的某些工藝會產生大量的氨氣，車間現場用特制的排氣風機將氨氣抽入直徑為0.9米的管道中，并經過氨氣過濾系統后排出廢氣。
過濾器工況：壓力3.5kpa，溫度：75度，濕度比較大，含水量90%RH。
過濾后工況：壓力常壓，溫度：常溫，濕度比較大，含水量90%RH。
1.2、 工藝、設備要求：
嚴格按照行業檢測技術要求執行。
1.3、 滿足使用方的環境情況

1、固定式氨氣檢測儀 產品參數
檢測氣體：氨氣NH3
產品型號：ERUN-PG51N3
范圍分辨率： 默認精度：±2%F.S.
顯示方式：1.7寸高清彩屏
報警方式：現場聲光報警、顯示屏報警
通訊方式：4-20 mA或RS485（RTU）
防爆類型：隔爆型，Ex d ⅡC T6 Gb級防爆

2、氣體報警控制柜 產品參數
產品型號：ERUN-PG36E
顯示方式：9寸高清觸摸彩屏
輸入信號：4-20 mA與RS485可同時輸入
通道數：標準通道為1路（最多32路）
顯示范圍：數字 0～99999
顯示精度：±0.1%FS
報警方式：可外置聲光報警器
工作電源：AC 180~240V 50H/60H
安裝方式：壁掛式安裝

3、防爆型氣體監測預處理系統 產品參數
產品型號：ERUN-PG42C
配件清單：
帶視窗防爆機箱
玻璃凝水過濾器
電磁排水閥
半導體電子冷凝器
蠕動泵
無刷直流泵、流量計
繼電器拓展版
電源管理系統
流通式接頭
內部氣路管（聚四氟乙烯管）
0.5米耐高溫精細粉塵過濾器
產品尺寸：800*600*210 mm
